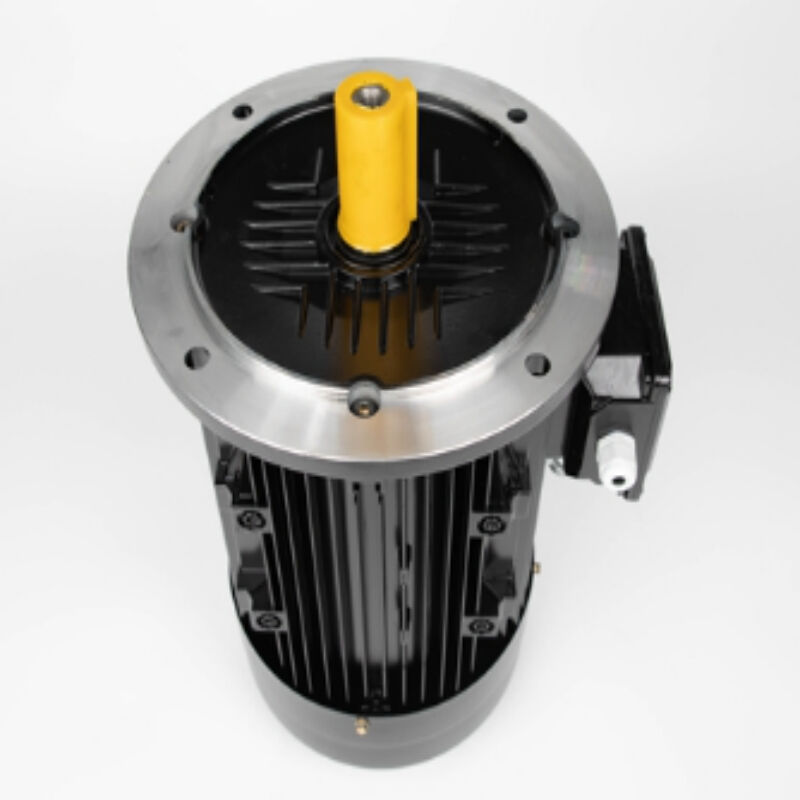

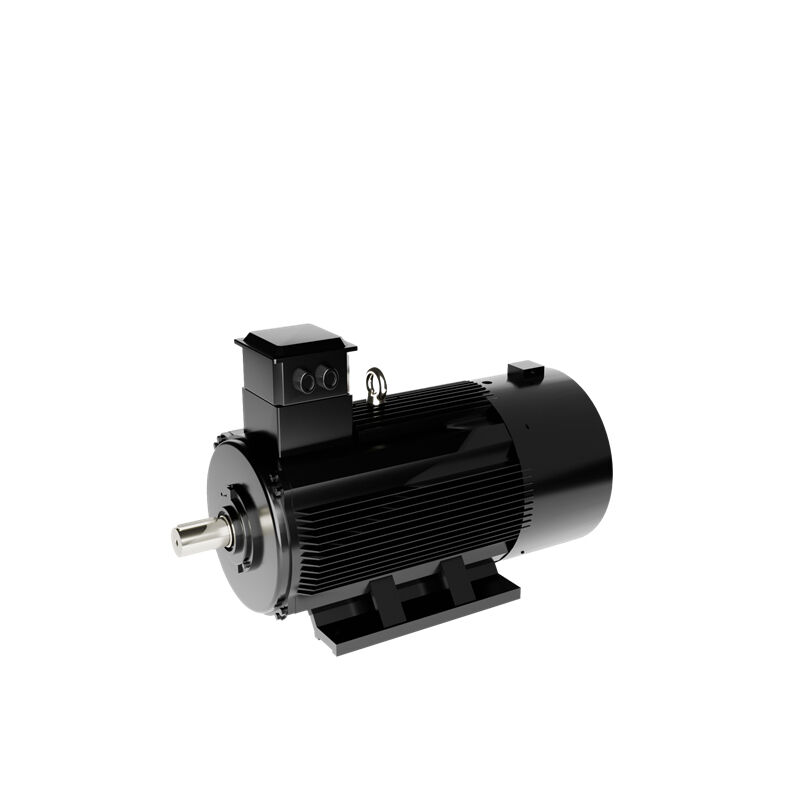

Motor Tipi: Eşlemsiz Başlangıçlı PMSM
Güç Aralığı: *5.5kW-160kW*
Adlık hız: 3000 devir/dakika
Çerçeve boyutu: *112-280mm*
Ev malzemesi: Dökme Demir/Alüminyum
Koruma Derecesi: IP55
İzolasyon sınıfı: F
Kurulum Türleri: B3,B5,B35,B14
Diğer Adları: Line-Start PMSM / Hibrit İndüksiyon-PMSM
Tamamen kapalı ve kendine özgü soğutma yapısı ile donatılmış ve bağımsız fanlarla birlikte kullanılmak üzere tasarlanmış olan frekans kontrolü 3-faz kalıcı manyetik senkron motorumuz, özelleştirilmiş çatı kullanabilir, F izolasyonu, S1 çalışma yükü ve IP55 kabuk koruma sınıfına sahiptir.
Frekans çevirici tarafından desteklenen bu seri ürün, 380VAC adımlı gerilime veya müşteri taleplerine uygun olarak sahiptir. Adımlı frekans altında sabit-tork çalışmasına girecek, adımlı frekansın üzerindeyse sabit-güç çalışmasına geçecektir.
Bu seri ürün, Y2 ve Y3 seri düşük gerilimli asenkron motörlerini tamamen değiştirebilir ve petrokimya, madencilik, dokuma ve diğer sektörlerdeki işletmelere uygulanabilir; türbinler, pomparlar, sıkıştırıcılar ve kemerler gibi makineleri sürmek için kullanılabilir.
| Üretim Yeri: | zhuji |
| Marka Adı: | hiest |
| Model Numarası: | Hayır |
| Sertifikasyon: | CE CSA UL NEMA |
| En Düşük Sipariş Miktarı: | 1 |
| Paketleme Detayları: | Ahşap Kasa |
| Teslimat Süresi: | 15-35 gün |
| Ödeme Şartları: | ön ödeme %100 (Tartışılabilir) |
| Tedarik Kapasitesi: | yıl başına 30000 adet |
Petrokimya, madencilik, metin ve diğer işletmeler, türbinler, pomparlar, sıkıcılar ve kemerler gibi makineleri çalıştırmak için kullanılır.
| HCTYP - Frekans Kontrollü PMSM | ||||||||
| TUR |
Derecelendirilmiş Çıkış (kW) |
Derecelendirilmiş Çıkış (V) |
Derecelendirilmiş Akım (A) |
Polonyalılar |
Frekans (HZ) |
Hız (dakika/çevrim) |
Nominal tork (N. m) |
Etkinlik (%) |
| HCTYP112M30-5.5 | 5.5 | 380 | 9.3 | 4 | 100.00 | 3000 | 18 | 94 |
| HCTYP112M30-7.5 | 7.5 | 380 | 12.6 | 4 | 100.00 | 3000 | 24 | 94.5 |
| HCTYP132S30-11 | 11.0 | 380 | 18.3 | 8 | 200.00 | 3000 | 35 | 95.0 |
| HCTYP132S30-15 | 15 | 380 | 24.9 | 8 | 200.00 | 3000 | 48 | 95.3 |
| HCTYP160M30-18.5 | 19 | 380 | 30.6 | 8 | 200.00 | 3000 | 59 | 95.6 |
| HCTYP160M30-22 | 22.0 | 380 | 36.3 | 8 | 200.00 | 3000 | 70 | 95.9 |
| HCTYP160M30-30 | 30.0 | 380 | 49.4 | 8 | 200.00 | 3000 | 96 | 96.1 |
| HCTYP160M30-37 | 37 | 380 | 60.8 | 8 | 200.00 | 3000 | 118 | 96.3 |
| HCTYP180M30-45 | 45 | 380 | 73.9 | 8 | 200.00 | 3000 | 143 | 96.4 |
| HCTYP200L30-55 | 55.0 | 380 | 90.2 | 6 | 150.00 | 3000 | 175 | 96.5 |
| HCTYP225S30-75 | 75 | 380 | 122.9 | 8 | 200.00 | 3000 | 239 | 96.6 |
| HCTYP225S30-90 | 90.0 | 380 | 147.3 | 8 | 200.00 | 3000 | 287 | 96.7 |
| HCTYP250M30-110 | 110 | 380 | 179.8 | 8 | 200.0 | 3000 | 350.2 | 96.8 |
| HCTYP250M30-132 | 132.0 | 380 | 215.8 | 8 | 200.00 | 3000 | 420 | 96.8 |
| HCTYP280M30-160 | 160 | 380 | 261.1 | 8 | 200.0 | 3000 | 509.3 | 97.0 |
Kalıcı manyetik motor, stator, rotor, yuva cihazı, son kapak, birleşme kutusu, fan/fan kapakçığından oluşur, burada stator, moterin sabit parçasıdır ve bir stator çekirdeği, taban ve 3-faz alan sarmalından oluşur. Rotor, moterin dönen parçası olarak kalıcı manyetik kutuplarla donatılmıştır. Hiest, müşterilere geleneksel asenkron motorlara göre aşağıdaki özelliklere sahip bir dizi standart ve özel kalıcı manyetik senkron motor sağlar:
1、Yüksek verimlilik: HCTY/HCTYP serisi kalıcı manyetik motorunun verimlilik endeksi %92'den yüksektir, Ulusal Sınıf 1'e ulaşır ve Avrupa Birliği IE4 (2017'deki motor verimlilik seviyesi) standardından üstündür.
2、Yüksek güç faktörü: HCTY/HCTYP serisi kalıcı manyetik motor rotorları için, bu rotorlar endüksiyon akımı uyandırılmazken, stator sargısı dirençli yük taşır; motor 1/4 yükle ve adi yükle çalışırken yüksek güç faktörüne sahiptir. Adi noktadaki güç faktörü 1'e yakındır.
3、Geniş hız ayarlama aralığı: Motor hızı frekans ile doğrudan orantılıdır; değişken frekanslı hız ayarlama doğruluğu çok yüksektir ve genişliği 1:1000'a ulaşabilirken, asenkron motorun bu oranı sadece 1:100'dür. Diğer özellikleri: Küçük boyut, hafif ağırlık, düşük malzeme tüketimi, gürültü ve sıcaklık artışı; basit yapı ve güvenilir çalışma.
