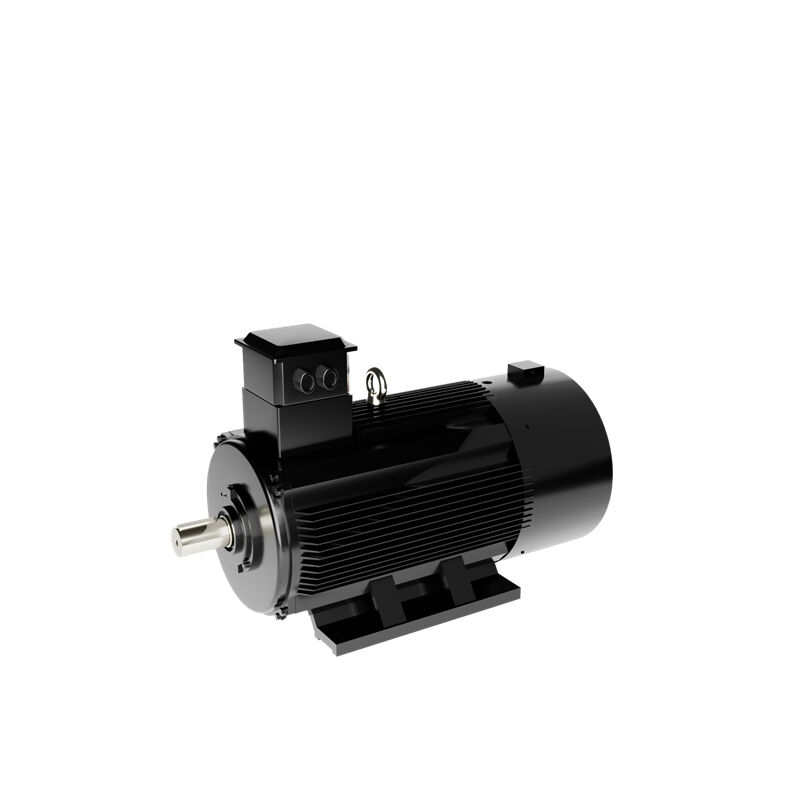

Anasayfa > Motorlar > Hava Sıkıştırıcı İçin Elektrikli Motor
Güç Aralığı: *5.5kW-160kW*
Adlık hız: 3000rpm
Çerçeve boyutu: *112-280mm*
Ev malzemesi: Dökme Demir
Koruma Derecesi: IP55
İzolasyon sınıfı: F
Kurulum Türleri: B3 , B35
Ansoft yazılımını kullanarak, Hiest hava sıkıcılarının özel koşullarına dayalı olarak HCTYC belirli kalıcı manyetik motor AOI hava kompresörü ve HCTYP kalıcı manyetik değişken motorlarını tasarlamış ve araştırmıştır; bu da hava kompresörünün tüm işletim koşullarını karşılamaktadır.
Özel stator ve rotor manyetik alanı, dişleme torquesini minimuma indirgeyebilir, yüksek harmonik manyetik alanları bastırabilir ve böylece geniş bant, enerji tasarrufu ve düşük gürültülü tasarım indekslerini sağlayabilir. Geniş-alımlı ve sabit-tork güç düzenlemesi, istikrarlı hız düzenleme özelliği taşır ve hiçbir tork dalgalaması yoktur.
Stator ve rotor, yüksek performanslı düşük kayıp silikon çelik plakalarından yapılmıştır; aynı zamanda rotor manyetik çeliği, yüksek performanslı NdFeB kalıcı manyetik malzemeden yapılmıştır. Kalıcı manyetiklerin ultra-yüksek içsel zorlaması, kalıcı manyetiklerin daha yüksek demagnetizasyona karşı direnç göstermesini sağlayabilir ve bu da hava kompresörünün yüksek sıcaklıkta çalıştığı zaman demagnetizasyonunu önlemektedir.
| Üretim Yeri: | zhuji |
| Marka Adı: | hiest |
| Model Numarası: | Hayır |
| Sertifikasyon: | CE CSA UL NEMA |
| En Düşük Sipariş Miktarı: | 1 |
| Paketleme Detayları: | Ahşap Kasa |
| Teslimat Süresi: | 15-35 gün |
| Ödeme Şartları: | ön ödeme %100 (Tartışılabilir) |
| Tedarik Kapasitesi: | yıl başına 30000 adet |
Hava sıkıcı cihazı.
| HCTYP - Hava Sıkıcı için Elektrik Motoru | ||||||||
| TUR |
Derecelendirilmiş çıkış (kW) |
Derecelendirilmiş Akım (A) |
P01es |
P0wer Faktör (C0Sφ) |
Frekans (HZ) |
Hız (r/ m1n) |
Derecelendirilmiş Tork (N. m) |
Etkinlik (%) |
| HCTYP112M30-5.5 | 5.5 | 9.3 | 8 | 0.96 | 200 | 3000 | 17.5 | 94 |
| HCTYP132S30-7.5 | 7.5 | 12.6 | 8 | 0.96 | 200 | 3000 | 23.9 | 94.5 |
| HCTYP132S30-11 | 11 | 18.3 | 8 | 0.96 | 200 | 3000 | 35.0 | 95 |
| HCTYP132S30-15 | 15 | 24.9 | 8 | 0.96 | 200 | 3000 | 47.8 | 95.3 |
| HCTYP132M30-18.5 | 18.5 | 30.6 | 8 | 0.96 | 200 | 3000 | 58.9 | 95.6 |
| HCTYP160M30-18.5 | 18.5 | 30.6 | 8 | 0.96 | 200 | 3000 | 58.9 | 95.6 |
| HCTYP160M30-22 | 22 | 36.3 | 8 | 0.96 | 200 | 3000 | 70.0 | 95.9 |
| HCTYP160M30-30 | 30 | 49.4 | 8 | 0.96 | 200 | 3000 | 95.5 | 96.1 |
| HCTYP160M30-37 | 37 | 60.8 | 8 | 0.96 | 200 | 3000 | 117.8 | 96.3 |
| HCTYP180M30-37 | 37 | 60.8 | 8 | 0.96 | 200 | 3000 | 117.8 | 96.3 |
| HCTYP180L30-45 | 45 | 73.9 | 8 | 0.96 | 200 | 3000 | 143.3 | 96.4 |
| HCTYP180L30-55 | 55 | 90.2 | 8 | 0.96 | 200 | 3000 | 175.1 | 96.5 |
| HCTYP200L30-55 | 55 | 90.2 | 6 | 0.96 | 150 | 3000 | 175.1 | 96.5 |
| HCTYP225S30-75 | 75 | 122.9 | 8 | 0.96 | 200 | 3000 | 238.8 | 96.6 |
| HCTYP225M30-90 | 90 | 147.3 | 8 | 0.96 | 200 | 3000 | 286.5 | 96.7 |
| HCTYP280S30-110 | 110 | 179.9 | 8 | 0.96 | 200 | 3000 | 350.2 | 96.8 |
| HCTYP280M30-132 | 132 | 215.8 | 8 | 0.96 | 200 | 3000 | 420.2 | 96.8 |
| HCTYP280M30-160 | 160 | 261.1 | 8 | 0.96 | 200 | 3000 | 509.3 | 97 |
Kalıcı manyetik motor, stator, rotor, yuva cihazı, son kapak, birleşme kutusu, fan/fan kapakçığından oluşur, burada stator, moterin sabit parçasıdır ve bir stator çekirdeği, taban ve 3-faz alan sarmalından oluşur. Rotor, moterin dönen parçası olarak kalıcı manyetik kutuplarla donatılmıştır. Hiest, müşterilere geleneksel asenkron motorlara göre aşağıdaki özelliklere sahip bir dizi standart ve özel kalıcı manyetik senkron motor sağlar:
1、Yüksek verimlilik: HCTY/HCTYP serisi kalıcı manyetik motorunun verimlilik endeksi %92'den yüksektir, Ulusal Sınıf 1'e ulaşır ve Avrupa Birliği IE4 (2017'deki motor verimlilik seviyesi) standardından üstündür.
2、Yüksek güç faktörü: HCTY/HCTYP serisi kalıcı manyetik motor rotorları için, bu rotorlar endüksiyon akımı uyandırılmazken, stator sargısı dirençli yük taşır; motor 1/4 yükle ve adi yükle çalışırken yüksek güç faktörüne sahiptir. Adi noktadaki güç faktörü 1'e yakındır.
3, Yüksek başlangıç torku: HCTY kalıcı manyetik senkron motorunun başlangıç torku, Y/Y2 tipi motora göre yaklaşık iki katıdır.
