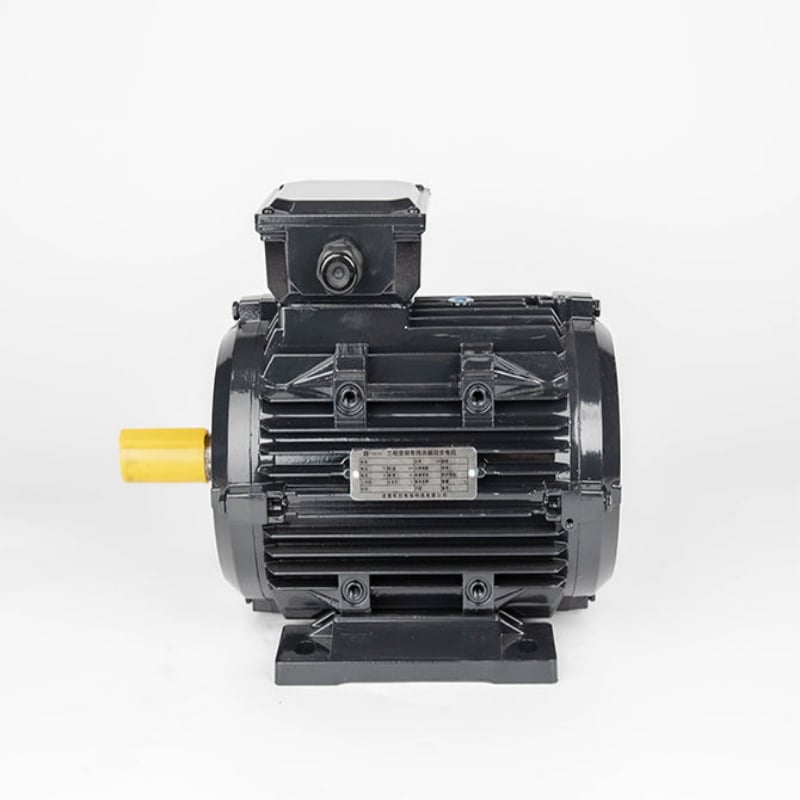

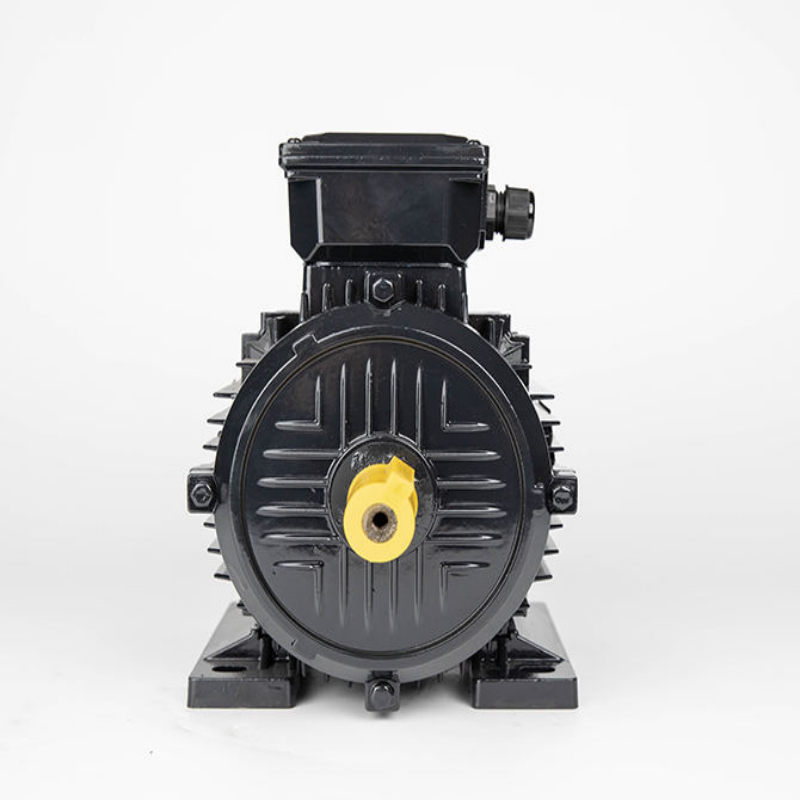

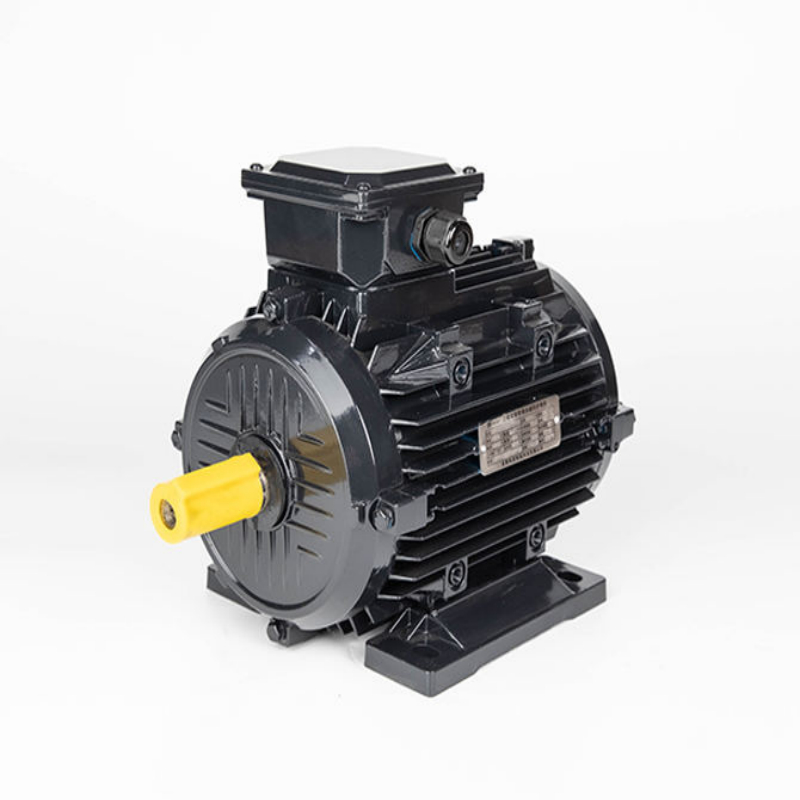

Moottorityyppi: Asynkroninen käynnistys PMSM
Tehoalue: *5,5kW-110kW*
Nimellisnopeus: 1000 RPM
Kehon koko: *132-280mm*
Korpusmateriaali: Rauta/Alumiini
Suojauksen taso: IP55
Eritysluokka: F
Asennustyypit: *B3,B5,B35,B14*
Vaihtoehtoiset nimet: Line-Start PMSM / Hybrid Suomutus-PMSM
Omistautunut täysin suljettuun ja itse jäähdyttävään rakenteeseen sekä varustettu itsenäisillä tuuleijoilla, Frequency -hallitsemamme kolmefaasinen pysyvämagneettinen synkronimoottori voi käyttää mukautettua kehystä, F -suloja, S1 -työntakoa ja IP55 -koristeiden suojausluokkaa.
Teholla, joka perustuu taajuushallintaan, tämä sarjatuote saa nimellisen 380VAC:n tai vastaa asiakkaan vaatimuksia. Se siirtyy vakionnettomasti kuljettamaan alla nimellisessä taajuudessa tai vakiovoimalla yläpuolella nimellistä taajuutta.
Tämä sarjatuote voi täysin korvata Y2- ja Y3-sarjan matalan paineen asynkronimoottorit ja voidaan laajalti soveltaa kemian ja kaivosteknologian yrityksissä, tekstiiliteollisuudessa ja muissa aloissa, joissa ajetaan koneita, kuten tuulentoimittimien, pomppujen, tiivistimien ja viemisten.
| Alkuoikeus: | zhuji |
| Merkkinimi: | hiest |
| Mallin numero: | Ei |
| Todistus: | CE CSA UL NEMA |
| Pienin tilausmäärä: | 1 |
| Packkaus tiedot: | Puinen kotelo |
| Toimitusaika: | 15-35 päivää |
| Maksuehdot: | 100% etukäteen (Voidaan keskustella) |
| Toimituskyky: | 30000 kpl vuodessa |
Petrokemialliset, kaivostuotantolinjat, tekstiili ja muut yritykset, jotka käyttävät koneita kuten tuulahdit, pomput, tiivistimet ja viemärät.
| HCTYP - Taajuusohjattu PMSM | ||||||||
| TYYPPİ |
Arvopaperi uLOSTULOS (KW) |
Arvopaperi uLOSTULOS (V) |
Arvopaperi Nykyinen (A) |
P01es |
Taajuus (HZ) |
Nopeus (r/ m1n) |
Arvopaperi T0rque (N. m) |
Tehoaste (%) |
| HCTYP132S10-5.5 | 5.5 | 380 | 9.3 | 8 | 66.70 | 1000 | 53 | 93 |
| HCTYP132S10-7.5 | 7.5 | 380 | 12.6 | 8 | 66.70 | 1000 | 72 | 94.0 |
| HCTYP132M10-9 | 9.0 | 380 | 15.1 | 8 | 66.70 | 1000 | 86 | 94.3 |
| HCTYP160M10-11 | 11 | 380 | 18.4 | 8 | 66.70 | 1000 | 105 | 94.5 |
| HCTYP160L10-15 | 15 | 380 | 25.0 | 8 | 66.70 | 1000 | 143 | 94.9 |
| HCTYP180M10-15 | 15.0 | 380 | 25.0 | 8 | 66.70 | 1000 | 143 | 94.9 |
| HCTYP180L10-18.5 | 18.5 | 380 | 30.7 | 8 | 66.70 | 1000 | 177 | 95.3 |
| HCTYP180L10-22 | 22 | 380 | 36.4 | 6 | 50.00 | 1000 | 210 | 95.6 |
| HCTYP200L10-22 | 22 | 380 | 36.4 | 6 | 50.00 | 1000 | 210 | 95.6 |
| HCTYP200L10-30 | 30.0 | 380 | 49.6 | 6 | 50.00 | 1000 | 287 | 95.8 |
| HCTYP225S10-37 | 37 | 380 | 61.0 | 8 | 66.70 | 1000 | 353 | 96.0 |
| HCTYP225M10-45 | 45.0 | 380 | 74.0 | 8 | 66.70 | 1000 | 430 | 96.2 |
| HCTYP225M10-55 | 55 | 380 | 90.4 | 8 | 66.7 | 1000 | 525.3 | 96.3 |
| HCTYP280M10-75 | 75.0 | 380 | 123.1 | 8 | 66.70 | 1000 | 716 | 96.4 |
| HCTYP280M10-90 | 90 | 380 | 147.6 | 8 | 66.7 | 1000 | 859.5 | 96.5 |
| HCTYP280M10-110 | 110.0 | 380 | 180.4 | 8 | 66.70 | 1000 | 1051 | 96.5 |
Muovimagneettimoottori koostuu statorista, rotorista, kuljettimetelmistä, pääkatturista, yhdistinlaatikosta, tuuliliekosta/tuuliliekon peiteestä, joista statori on moottorin kiinteä osa ja se koostuu yhteen statoriytimen, perustasta ja kolmefasisen kentän kiertokosteesta. Rotori, joka on moottorin pyörivä osa, varustetaan muovimagneettisilla poluksilla. Hiest tarjoaa asiakkailleen sarjan standardi- ja mukautettuja muovimagneettisia synkronimoottoreita, jotka ovat seuraavien ominaisuuksien mukaan perinteisiin asynkronimoottoreihin nähden:
1. Korkean tehokkuus: HCTY/HCTYP-sarjan pysyvämagneettimoottorin tehokkuusindeksi on yli 92 %, mikä täyttää Kansallisen Luokan 1 ja se on parempi kuin EU:n IE4 (moottoritehokkuustaso vuonna 2017) standardi.
2. Korkea voimakerroin: HCTY/HCTYP-sarjan pysyvämagneettimoottorien röterissä ei ole induktiivista virtaa, kun taas statorin kierros on vastuslata; moottoriilla on korkea voimakerroin ajettaessa välillä 1/4 lata ja nominal-lata. Voimakerroin nominalpisteessä on lähes 1.
3. Laaja nopeuden säätötaito: Moottorin nopeus on suoraan verrannollinen taajuuteen; muuttuvan taajuuden nopeuden säätötarkkuus on erittäin korkea ja leveys voi olla 1:1000, kun taas asynkronimoottorin on vain 1:100. Muut: Pieni kokoonpano, kevyt paino, matala materiaalikulutus, melu ja lämpötilan nouseminen; yksinkertainen rakennelma ja luotettava toiminta.
